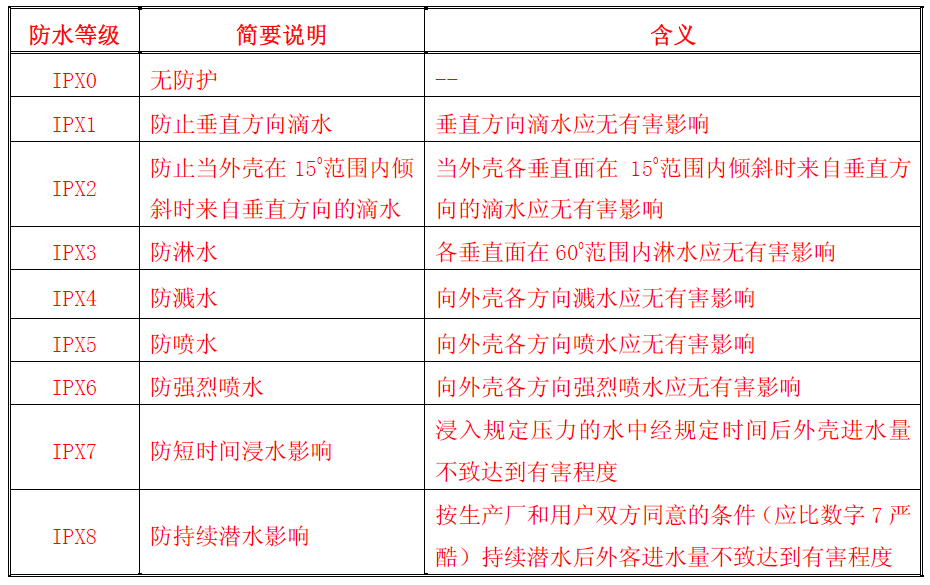

在討論防水結構設計之前，我們先來看看防塵防水的標準：

多數產品防水主要是上下殼防水,按鍵防水,電池門防水,傳感器引出部分防水,常用的防水方法主要有打膠水,超聲,二次啤塑,啤鑲件,裝O型圈.防水不良的原因主要有塑膠變形;防水面不在一條線;O型圈預壓太松或太緊;結構剛度不夠;螺絲分布不均勻或滑牙等.

一、塑膠變形的弊端是明顯的,防止變形的方法也很多,如改進膠口,改運水,做加強骨,加大脫模斜度等.對于部分產品,引起變形的主要原因還是由于受外形限制導致前后殼需曲面分型,或內部空間太小導致塑膠件壁厚變化大產引起的。

二、防水面不在一個面上,O型圈擺放的面是不規則曲面,當上下蓋合殼后的防水線是不易連貫的,這樣的防水效果多數不好.類似形狀的超聲處理效果也不好,應盡量避免.要保證防水線是連貫的,應盡量讓防水線是單-形狀平面跟單一平面(或曲面)相交。

三、螺絲分布不均勻或滑牙,螺絲分布不均勻會導致O型圈預壓太松或太緊,O型圈局部松當然防水不良,但也不是壓得越緊越好,壓太緊會超出O型圈的屈服強度,當產品經過高低溫測試后O型圈失去彈性。

四、引出線部分防水.由于某些電器元件引出線要另外加工后在跟線路板聯接,這樣的結構可采用箱式結構,既將需防水的各部分組件分別組裝,再用外罩將幾部分包在一起。

所以產品的防水結構設計要嚴格按照國家的相關標準來進行設計，另外，在針對不同的產品進行設計時，也需考慮更多合理的防水設計方法。
